UG10.0练习三维建模三十二

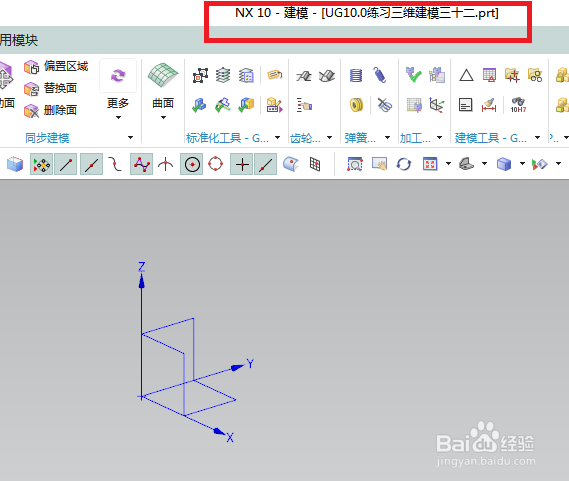

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为：UG10.0练习三维建模三十二

3、如下图所示，自动激活轮廓命令，画一个凸蕞瞀洒疸型轮廓，添加几何约束，重合、平行、相等，激活快速尺寸命令，标注：125、62.5、65、80、80，点击完成，退出草图。

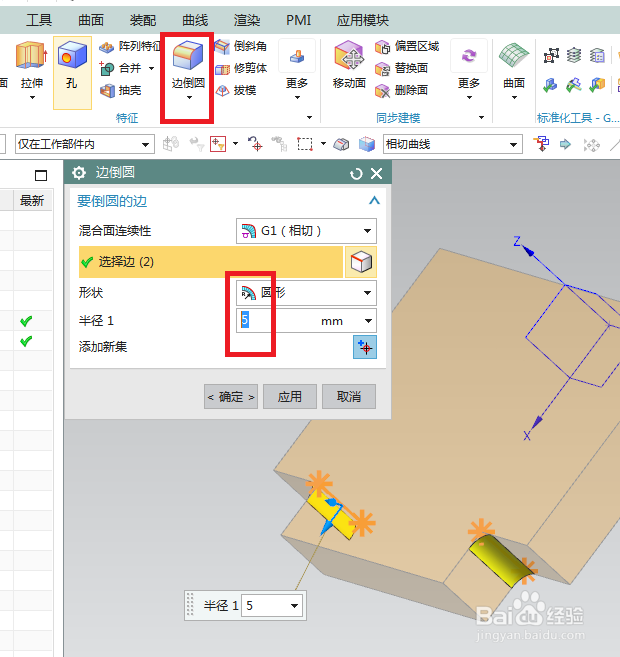

5、如下图所示，点击工具栏中的边倒圆命令，点击实体边线，设置半径R5，点击应用。

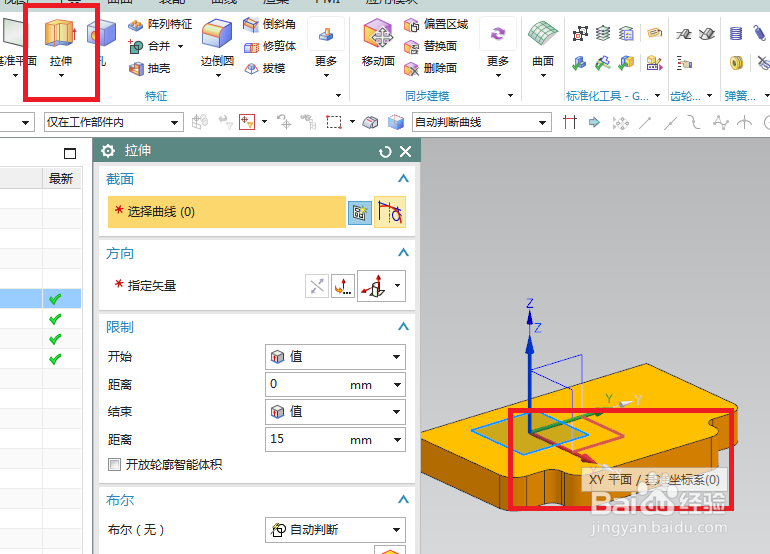

7、如下图所示，执行【拉伸——XY平面】，直接进入草图，

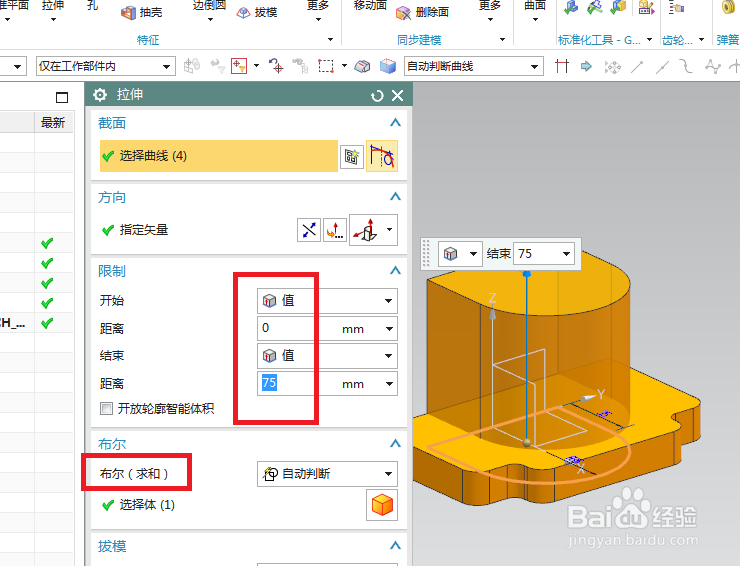

9、如下图所示，回到拉伸对话框，设置限制：0开始，75结束，布尔求和，点击确定。

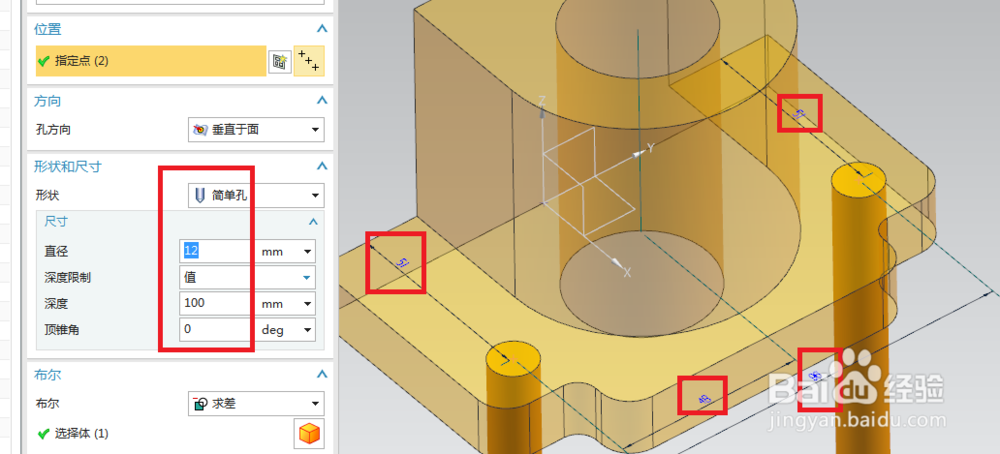

11、如下图所示，指定点：点击实体平面，创建迷撞笸痉两个点（48、96、51、51），设置形状简单孔，直径12，深度100，点击确定。

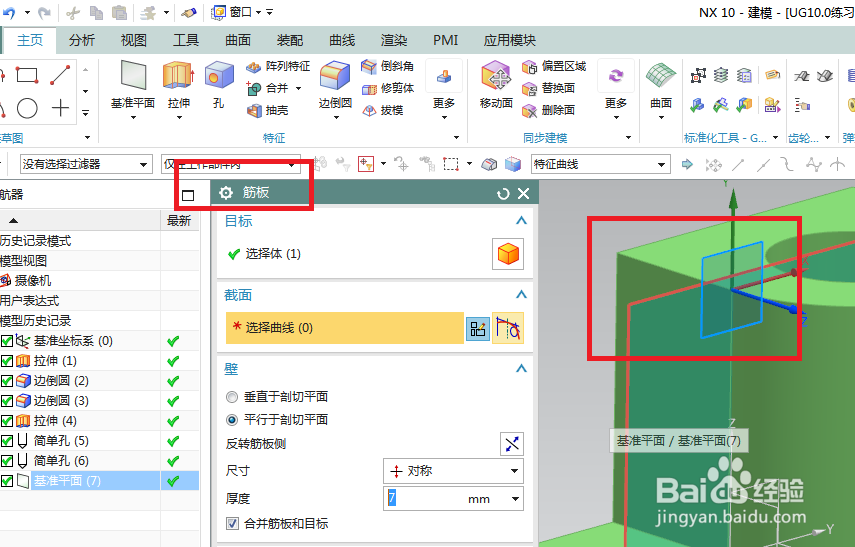

13、如下图所示，执行【菜单——插入——设计特征——筋板】，点击新建的基准平面。

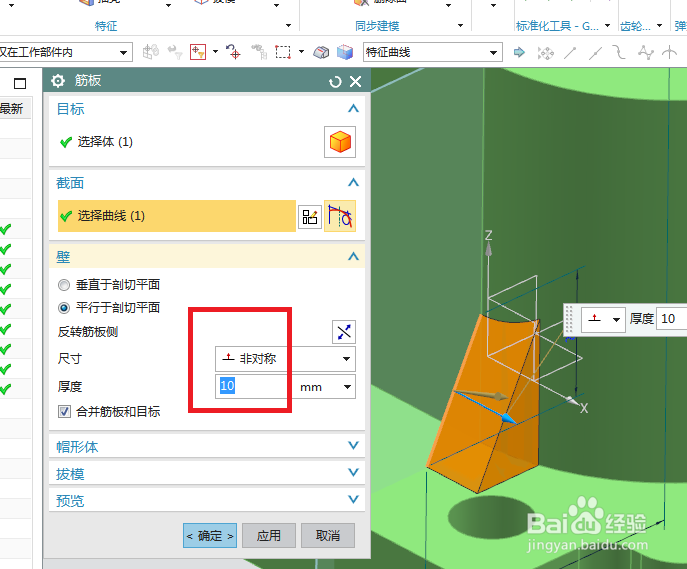

15、如下图所示，回到筋板对话框，尺寸这次选完“非对称”，厚度10，点击确定。

17、如下图所示，执行【拉伸——实体红色平面】，直接进入草图。

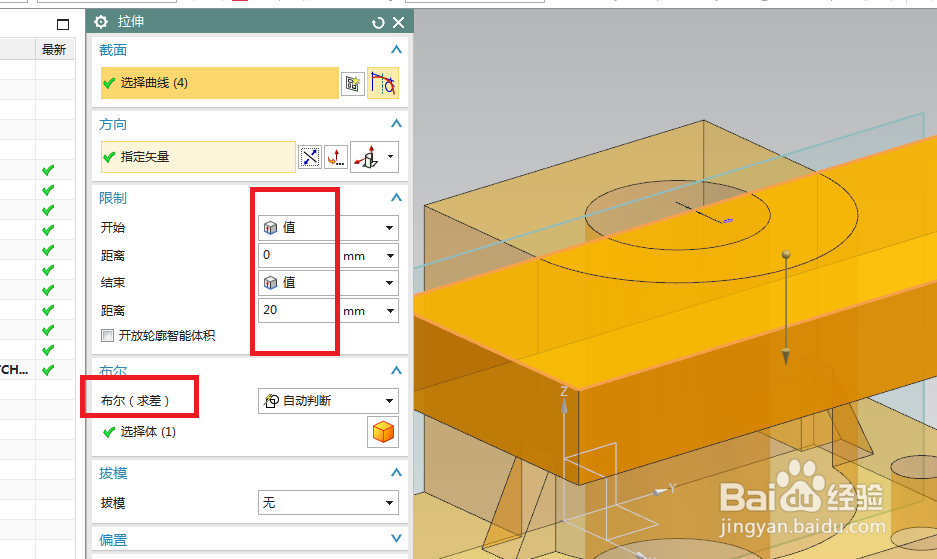

19、如下图所示，方向向下，布尔求差，设置限制：0开始，20结束，点击确定。

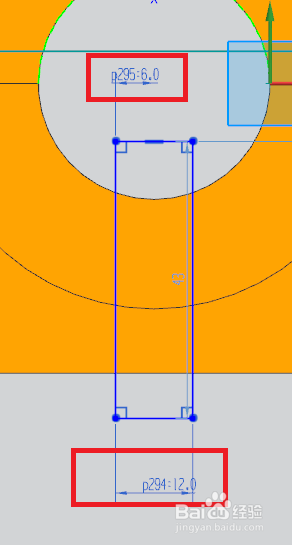

21、如下所示，激活矩形命令，画一个矩形，双击修改尺寸：6、12，点击完成，退出草图。

23、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量X轴，反向，指定点：35,055，设置尺寸：直径12，高度100，布尔求差，点击确定。
