CAD2004如何填充图块

1、打开CAD 2004这款工程绘图软件，进入CAD 2004的操作界面，如图所示：

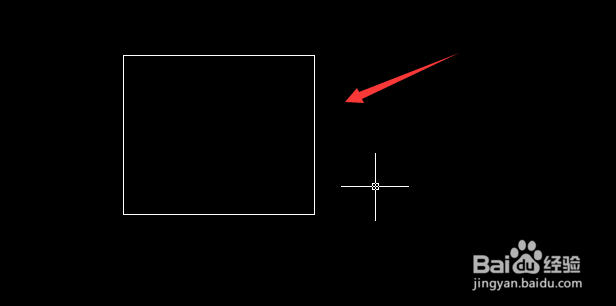

3、选择矩形工具，在黑色绘图区域里绘制一个矩形，如图所示：

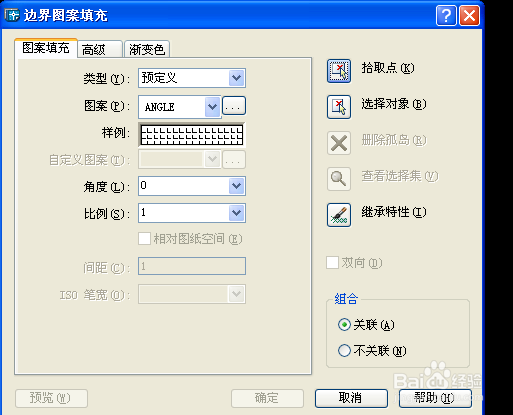

5、点击图案填充工具，弹出边界图案填充对话框，如图所示：

7、点击拾取点选项，进入拾取操作界面，在绘制的矩形内部点击鼠标左键，矩形就变成选择状态了，如图所示：

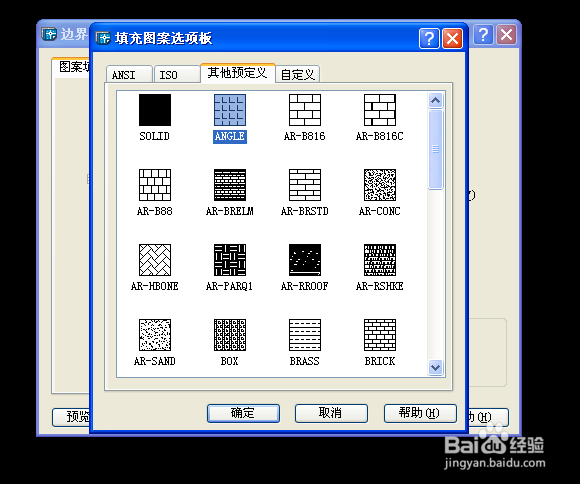

9、点击图案选择框，进入图案选择界面，如图所示：

11、点击solid选项后，点击确定，进入边界图案填充界面，再次点击确定，可以看到我们的矩形就填充上我们需要的图案了，如图所示：
