化合物KBaCuV2O7Cl晶体结构及性能研究

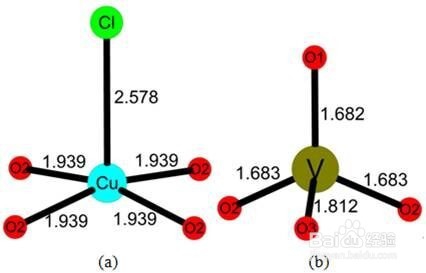

1、化合物KBaCuV2O7Cl晶体结构：该氧化物中Cu，V及共同占据的KBa都只有一个位点，O原子有三个位点，其中Cu是五配位，与四个O2形成的配位的键长大小相等，都为1.939Å，与一个Cl原子形成配位的键长大小为2.578Å(图(a))；V是四配位，与一个O1形成配位的键长大小为1.682Å，两个O2形成配位的键长大小为1.683Å，一个O3形成配位的键长大小为1.812Å(图(b))；KBa共同占据属于8配位，与两个Cl原子形成的配位的键长大小均为3.363Å，与三个O1形成配位的键长大小分别为2.901Å和2.912Å，与两个O2形成配位的键长均为2.856Å，与一个O3形成配位的键长大小为2.816Å(图(c))

2、沿b轴方向看，我们可以知道该物质属于二维的层状结构，且层与层之间填充着共同占据的KBa离子，而a-c面上，而链与链之间的Cu2+与Cu2+之间的距离大小为5.471Å

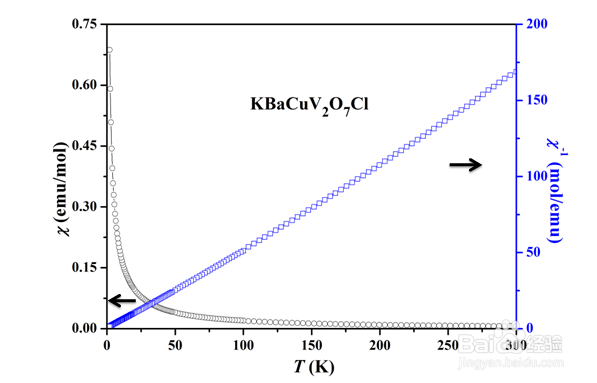

4、化合物KBaCuV2O7Cl的磁性：为了揭示氧化物KBaCuV2O7Cl的磁性，做了如下测试：在磁场为1000Oe，温度范围为2-300K(挡草邓瑛降温测试)的直流磁化率，从下图中，我们可以看到(曲线—圆圈表示)，随着温度的升高，该氧化物的磁化率就越低，这说明该化合物总的磁性是顺磁的相互作用。其磁化率的倒数(直线—正方形表示)是一条线性直线，对磁化率的倒数(2K-300K)做居里外斯拟合，可以得到其顺磁居里温度θCW=2.93K且大于0K，证实了该化合物的局部存在着微弱的铁磁性耦合。导致这种现象的主要原因是Cu2+与Cu2+之间的距离相隔比较远，这样使相互的耦合作用很弱。
