第五代iPod Nano火热拆解赏析（28P）

1、躺在襁褓里的Nano五代目。除了背部的摄像头外，苹果首次在连续两代Nano上使用了相同的外观设计。iPod Nano历代产品时间表：1G - September 7, 20052G - September 12, 20063G - September 5, 20074G - September 9, 20085G - September 9, 2009

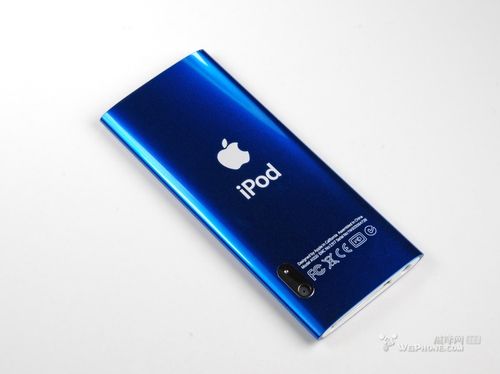

2、依旧亮丽的外观，再加上新增的录音，声控，genius mix，FM收音，外放扬声器，计步器，摄像头等功能，整部机器确实散发来着迷人的魅力。如果一定要抱怨，那只能说容量没有提高了。

4、利用iPod专用工具，从底部dock入手，取下底部框架。目前看来和4代很像。

5、再来到顶部。不出意料设计和4代Nano一模一样。虽然从外面看hold按钮似乎更靠近边缘，但是里面的位置还是一样的。

10、开始取出内部主板了。有点不太好抽出，不过我们还是完好无损的取出了。诸拗杏末总体来说，新Nano并不好拆，没有金刚钻，大家最好还是不要在家揽这个瓷器活。顺便说点题外话，真的很希望苹果能在以后的设计中更多的考虑日后维修的问题，现在的iPod真的是越来越来完整拆开并修好了。看起来iPod里使用了大量的胶水，粘合剂来把各个部分组合起来。这确实方便了苹果安装，但是真的是为难了维修者。

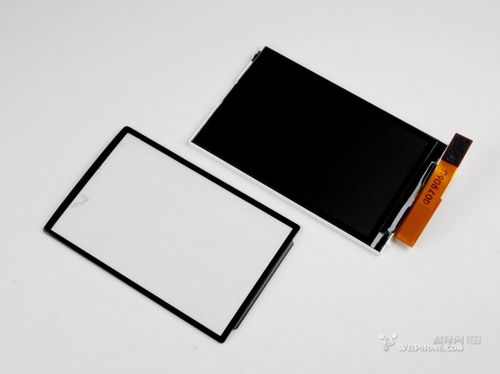

12、更大的2.2英寸显示屏（240*376），宽度和上一代相同，但是高了56个像素，从像素上来说，增加了1壅酪认奉7.5%的屏幕实际使用面积。在增加屏幕大小上，苹果可谓是不遗余力了。在体积相差不大的过去5代Nnano产品中，屏幕是一个比一个大，5代Nano的像素已经是初代Nano的4倍了。

15、在主板另一面取下链接麦克风，扬声器，hold按钮以及耳机插孔的电线连接器。

17、VGA摄像头，比iPhone的摄像头要更为轻薄些。

19、主板正面外观，核心ARM证额诹浮芯片十分的显眼，不出意料应该又是来自三星的产品。型号信息：339S0081 ARMK4X51323PG-UGC6EDE168AG 0928APL0378A00N1X2XW 0931

20、完成！全家福~~
