台式机电源、重启、电源灯、硬盘灯跳线连接方法

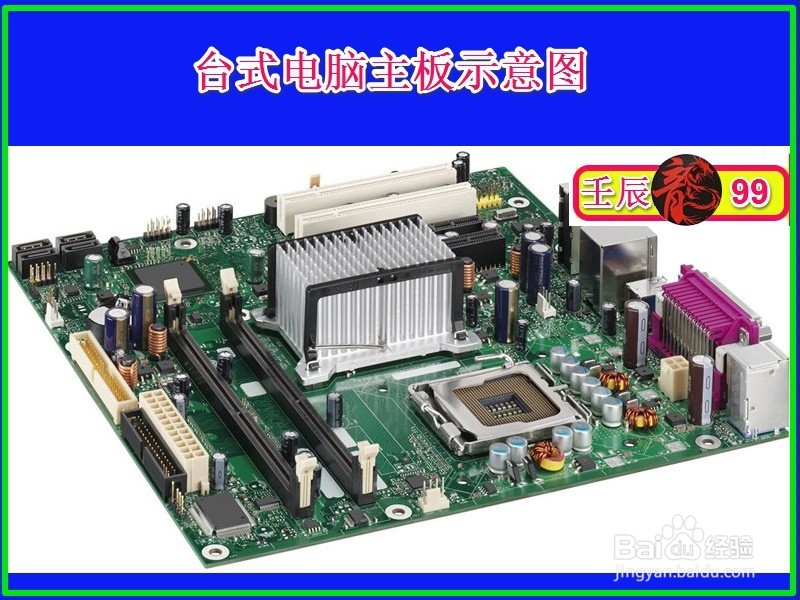

1、DIY台式计算机电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）连接方法DIY台式计算机电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）的连接主要与计算机的主板和机箱有关。第一步：我们来认知一下这些硬件。计算机主板：

3、电源开关跳线和重启复位跳线：

5、第二步：电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）安装的方法。安装技巧：缺针左边插电源（电源开关跳线：POWES SW）（第8Pin右边是空的，称缺针）；电源对面插复位（重启复位跳线：RESET SW）；电源左边插电源灯（电源灯跳线：POWER LED）负极靠近电源线（正在左负在右）；复位左边插硬盘灯（硬盘灯跳线：HDD LED）负极靠近复位线（正在左负在右）。

7、关于DIY台式计算机电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）连接方法，上面的图文描述，更加形象的表达了安装的方法，更有利于初学者掌握，特别是第6步，把电源开关、重启复位、电源灯、硬盘灯的跳线图都放在了安装的位置上。这样的图文表述，对第一次DIY台式计算机的朋友，也就一目了然。
