软件架构流程图怎么绘制 流程图绘制工具怎么用

1、通常情况下，软件架构流程图的绘制需要借助相关流程图制作软件来实现。点击“文件‘-”新建“菜单项就可以创建一个新的流程图文件了。如图所示：

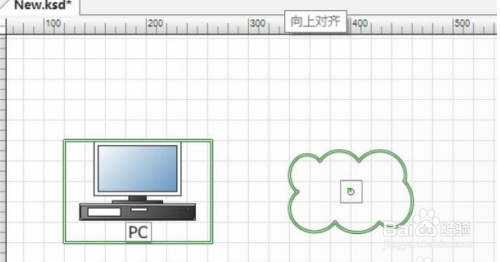

3、利用此款流程图制作软件绘制软件架构的方法很简单，在”工具箱“窗口中，从”软件架构“列表中选择并点击相应的工具，就可以在绘图区域进行放置工具了。

6、最后就可以将所绘制的流程图以图片或PDF格式进行保存输出了。如图所示，在“工具”菜单中可以找到相关项。
