UG10.0如何创建B型端面带槽圆螺母

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

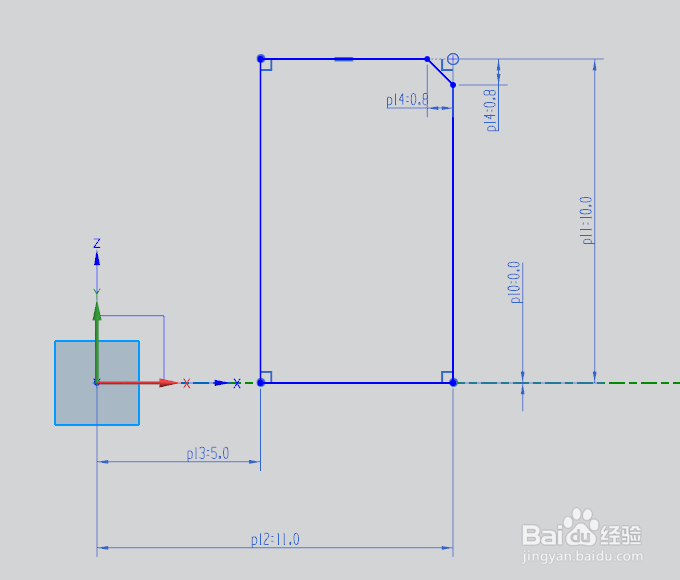

3、如下图所示，进入到草图界面之后，首先激霰翌倡戈活工具栏中的矩形命令，然后在工作区域随手画一个矩形，然后激活标注命令标注矩形的尺寸，然后激活拐角命令给矩形倒一个0.8x0.8的倒角，最后点击 完成 ，并退出草图。

5、如下图所示，首先点击工具栏中的拉伸图标，激活该命令，然后点击实体中那个颜色变红的平面。

7、如下图所示，回到拉伸对话框，看着预览效果调整方向，设置结束距离4，点击确定。

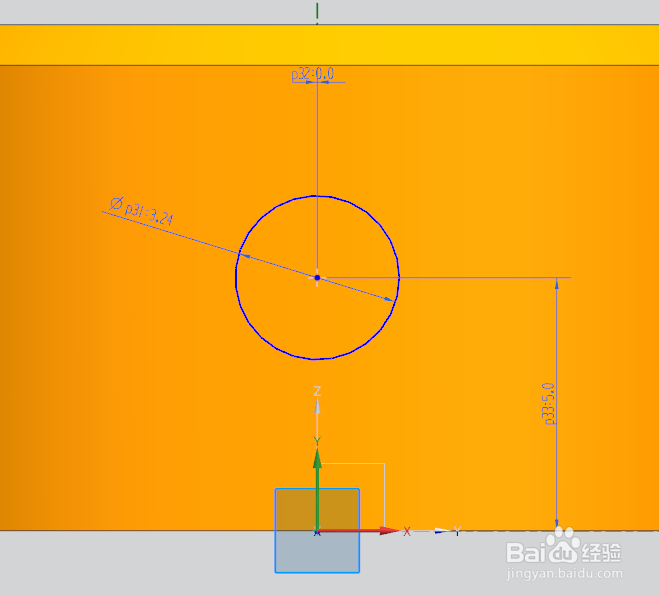

9、如下图所示，进入到草图界面，首先激活工短铘辔嗟具栏中的圆命令，然后在工作区域随手画一个圆，然后双击鼠标左键修改尺寸：直径ø3.24，距离X轴5.0，距离鳔柩寞泷Y轴0.0，最后点击工具栏中的 完成 图标，完成并退出草图。

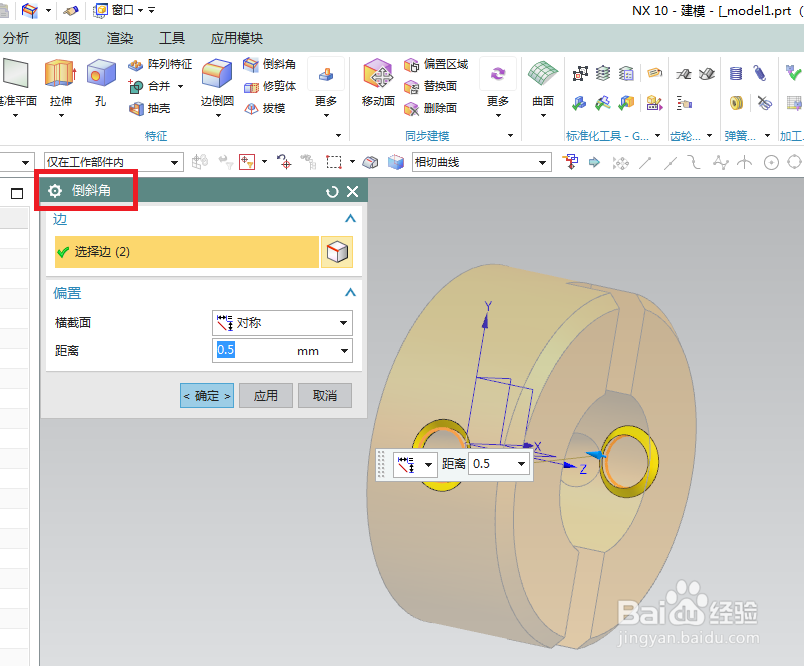

11、如下图所示，倒斜角0.5

13、如下图所示，执行【更多——螺纹】，激活螺纹命令。

15、如下图所示，重复上一步操作，再创建两个螺纹特征。（这里就可以点击确定了，因为不再创建螺纹特征了）
