revit幕墙网格、幕墙门绘制

1、点击建筑选项卡下，墙命令，并在弹出的属性框内，修改墙类别，选择幕墙类

2、按照图纸，修改墙的相蔡龇呶挞关属性及参数。主要包括：墙的空间位置，通过底部和上部标高确定，或者深度及高度确定；幕墙网络，主要指纵横向竖挺位置，即庇扳隘醐幕墙上分割的每块玻璃的大小，通过垂直网络和水平网络属性确定；注意，此时创建的幕墙网络仅为水平和竖直的直线；

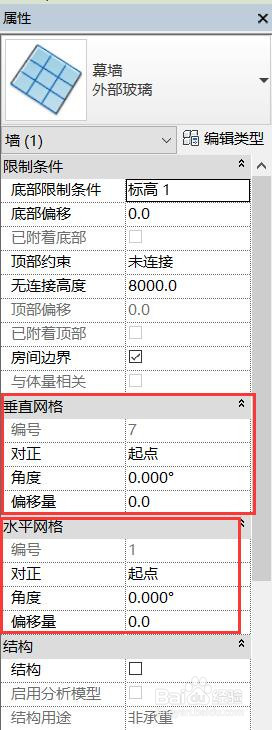

4、选中幕墙，可修改幕墙属性，此时可选择幕墙网络倾斜角度，得到更丰富的造型；

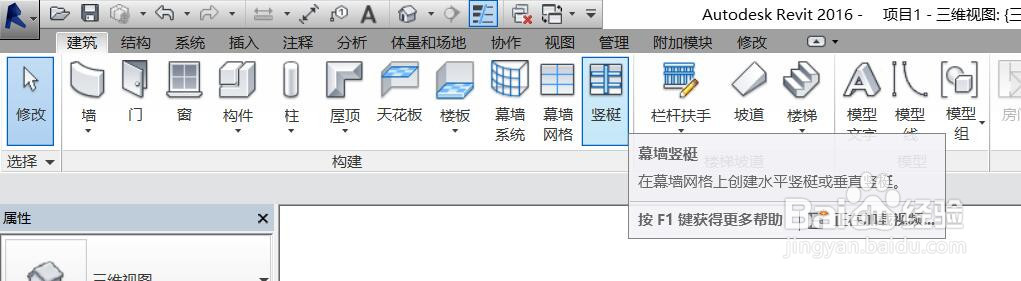

5、点击建筑选项卡下幕墙竖挺命令，可为幕墙创建明框；同理，按照图纸要求，点击编辑类型对明框进行宽度、厚度、材质等的定义；

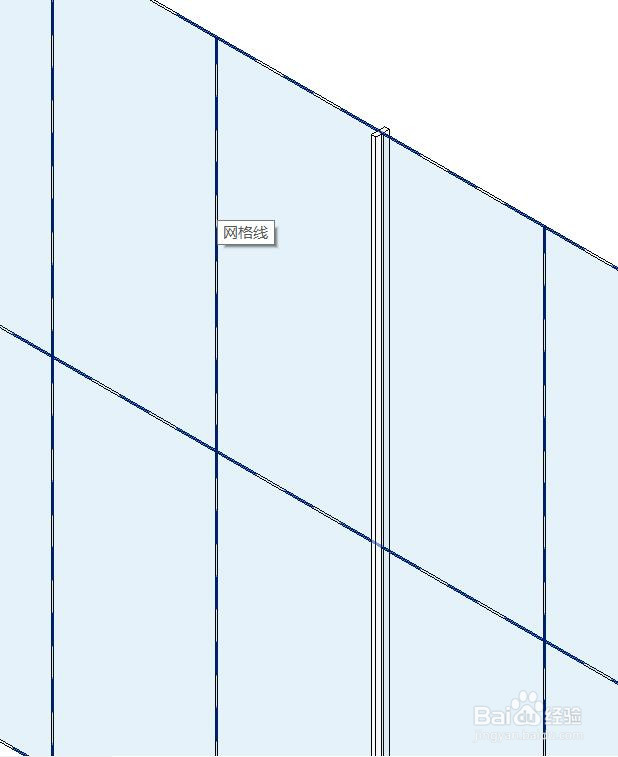

6、将鼠标移动至幕墙中网格线，待出现网格线标注时，点击，即可生成竖挺；

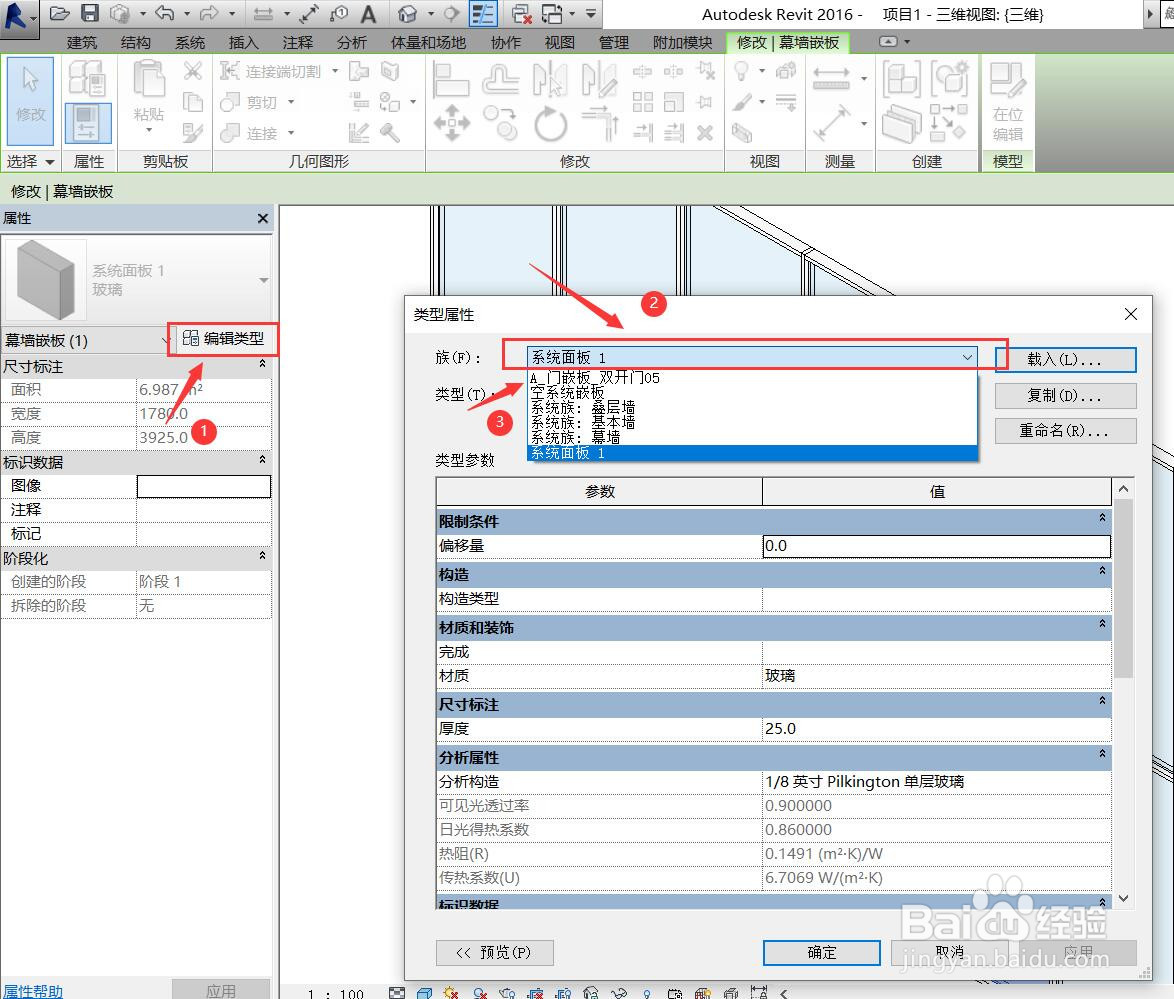

8、选择编辑类型，更改为载入的门嵌板构件族，幕墙门就生成了；同理也可以进行幕墙窗的替换；
