Protel 如何设置最基本的布线规则

1、在PCB编辑环境中，选择designer-->rules,如图：

3、在打开的对话框中选择Electrical-->Clearance，在Constraints中设置最先间距为0.254mm(即10mil)，如图：

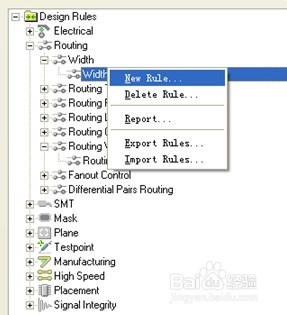

5、选中Width选项右击，弹出菜单中选择New Rule，如图

7、选中Width选项右击，弹出菜单中选择New Rule,, 选中Width_2，在右边的设置l栏的Name中填入+5V，Where the First objectmatches中选择net，在右侧下拉菜单中选择+5V，Constraints 中将Preferred设置为1mm，Maxinum设置为1.5mm。如图：

10、打开Routing --> Routing Topology，使用默认设置shortest。如图：

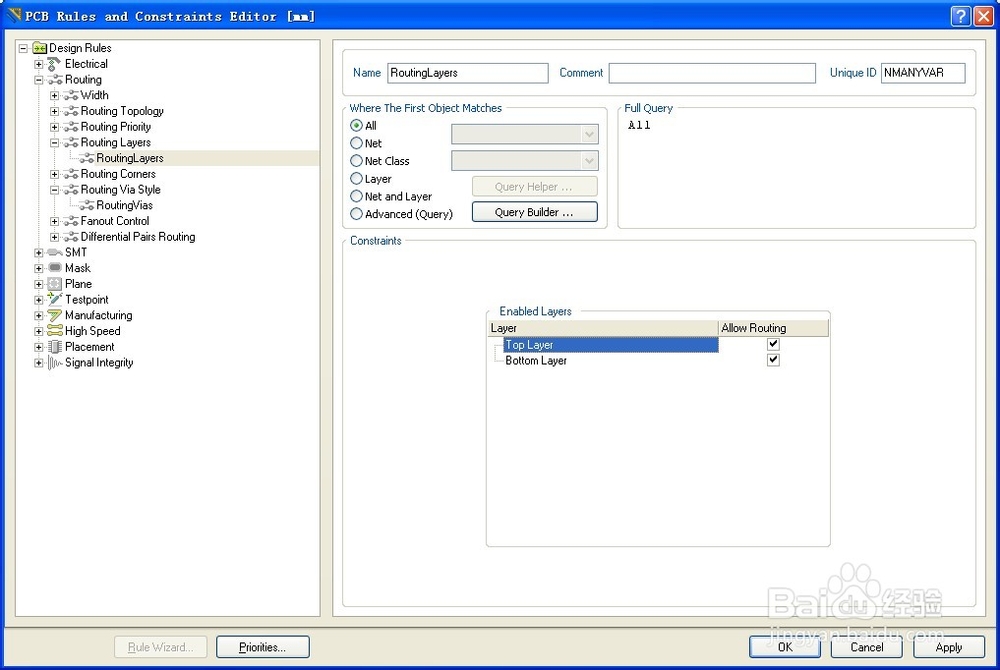

12、进入Routin-->Routing Layers,选中需要布线的层，如图：

14、进入Routing-->RoutingVia Style,选择系统默认即可，如图：

15、一般情况下，进行低速双层板的设计的布线规则基本如此设置就可以使用自动布线了，当然，前提是你做的东西不是很复杂的那种！！
