RS232转Profinet网关RS232转Profinet网关连接

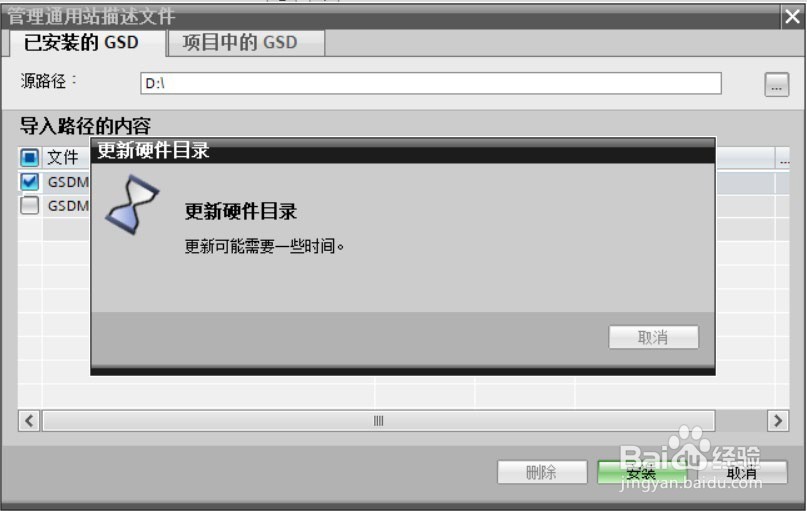

1、 首先，我们需要了解一下RS232转Profinet网关的作用。它可以将原本无法直接连接Profinet网络的设备，通过以太网等方式进行连接，从而实现设备之间的数据传输和控制。而且，使用这种网关可以大大简化工业自动化的布线成本和难度。接下来，我们就来看看如何使用RS232转Profinet网关将首昌的EDI-800A称重仪表接入到西门子PLC的Profinet网络中。首先，我们需要一台捷米生产的RS232自由串口转Profinet网关JM-RS485/232-PN，以及一台首昌的EDI-800A称重仪表。然后，我们需要将这些设备连接到Profinet网络中。下面介绍详细配置方法 首先在博图配置JM-RS485/232-PN硬件组态2, 选择文件文件“GSDML-V2.33-JM-RS485/232-PN（三路）-20200822”所在的文件夹路径并选中， 点击确认

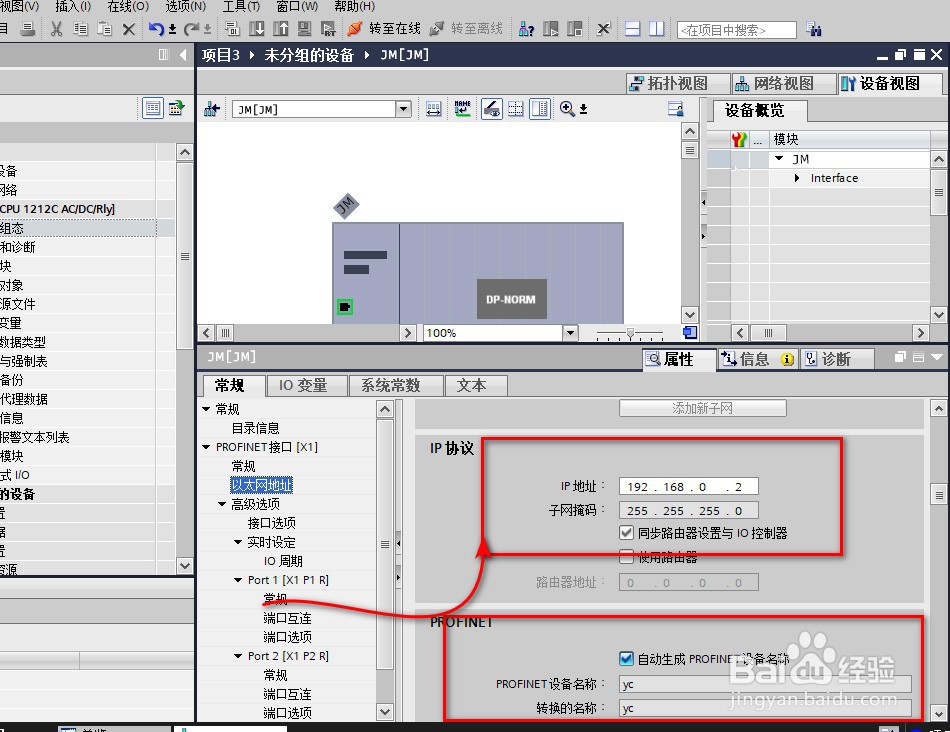

2、 设备组态双击设备和网络，添加 JM-RS285/232-PN 设备模块，如下图所示：为JM-RS285/232-PN设备分配设备名称右键选中JM-RS285/232-PN设备图标，弹出一个工具条左键单击分配设备名称

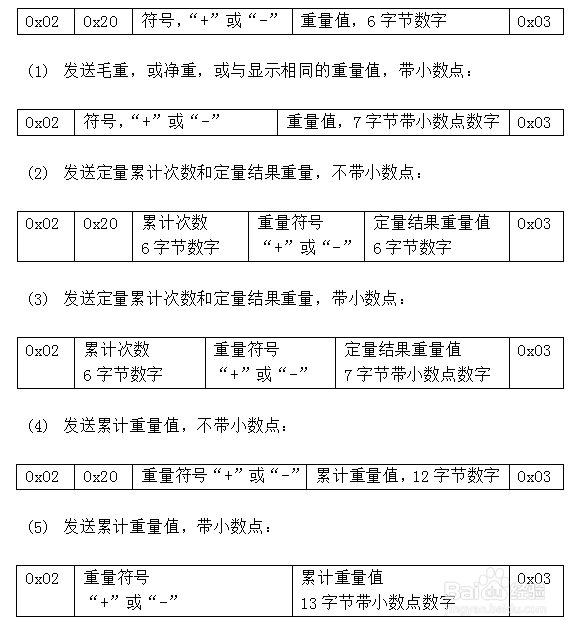

3、 选择要分配的设备名称利用设备上的MAC地址选择要分配的模块。JM-RS285/232-PN设备名称与MAC地址对照5, 称重仪漉胜衲仰表参数介绍此次仪表采用了EDI-800A仪表的COM1口采取自由RS232自由协议，5、6、7引脚分别是G、TX、RX。端口通信信息位 9600 N 8 1 无校验作为点对点串行口，只连续发送数据，232、485模式可同时使用，但发送内容一样，数据是以祯的形式发送的，帧格式如以下几种

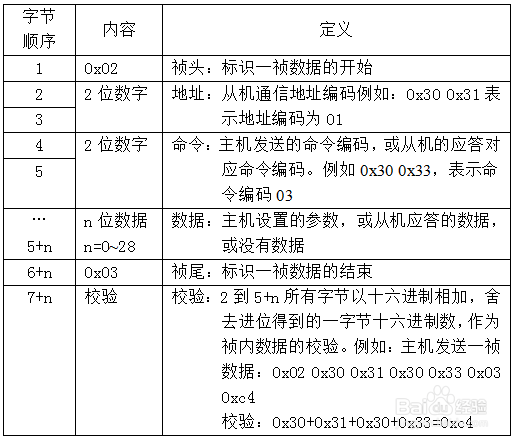

4、 通信祯格式定义如下：

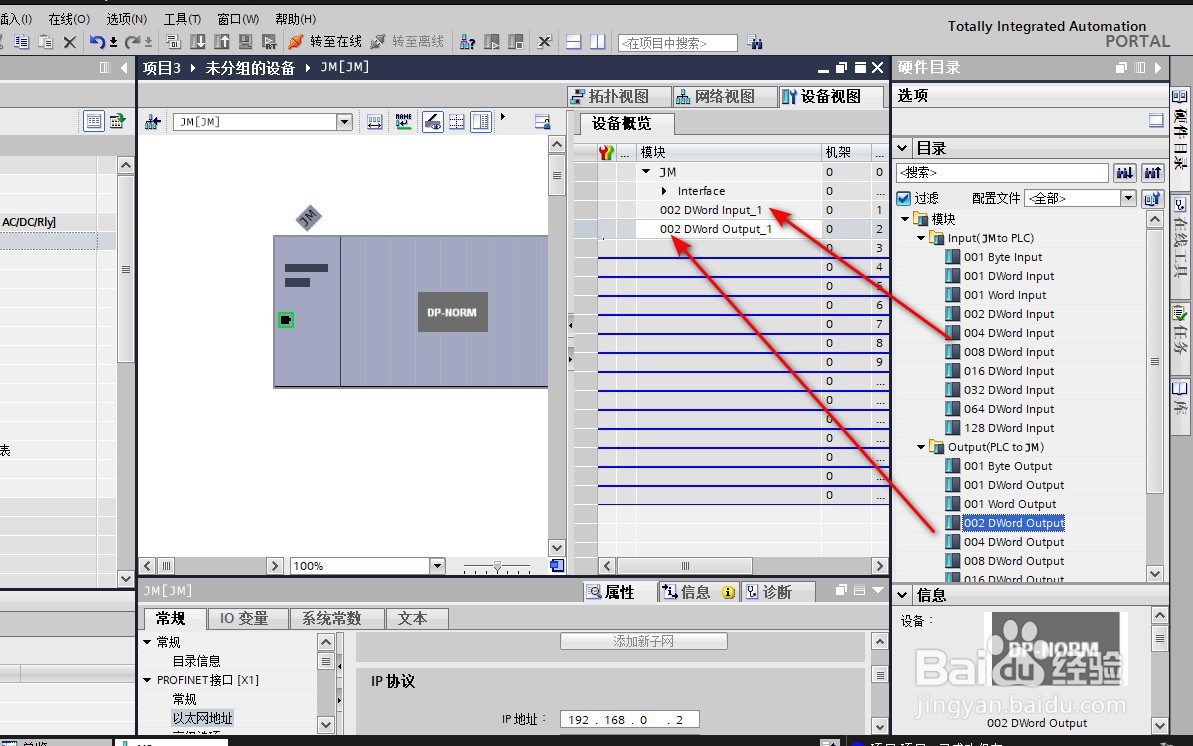

5、 选择2槽位双击

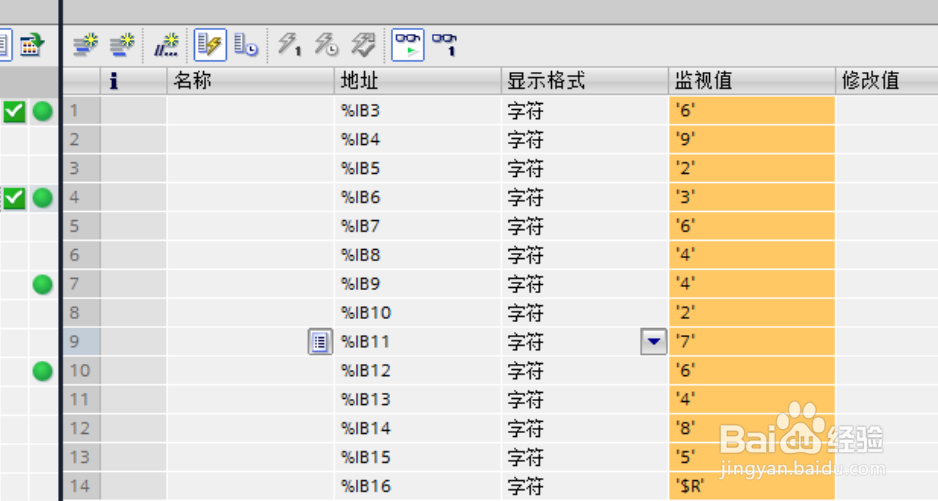

6、 编译下载，把PLC的硬件组态下载到1200PLC里并监控可以看到pn端已经接收到数据

7、 这样，我们就可以通过Profinet网络，实现对首昌EDI-800A称重仪表的数据读取和控制了。现在，大家应该已经明白了如何使用RS232转Profinet网关将首昌的EDI-800A称重仪表接入到西门子PLC的Profinet网络中了。这个方法不仅简单易用，而且可以大大降低工业自动化的布线成本和难度。如果你也有类似的工业自动化项目需要完成，不妨也试试这种方法吧！最后，如果你觉得这个文章对你有帮助，记得点赞、评论、分享给更多的人哦！让更多的人受益于此方法！
