Modbus转profinet连接5台变频器案例

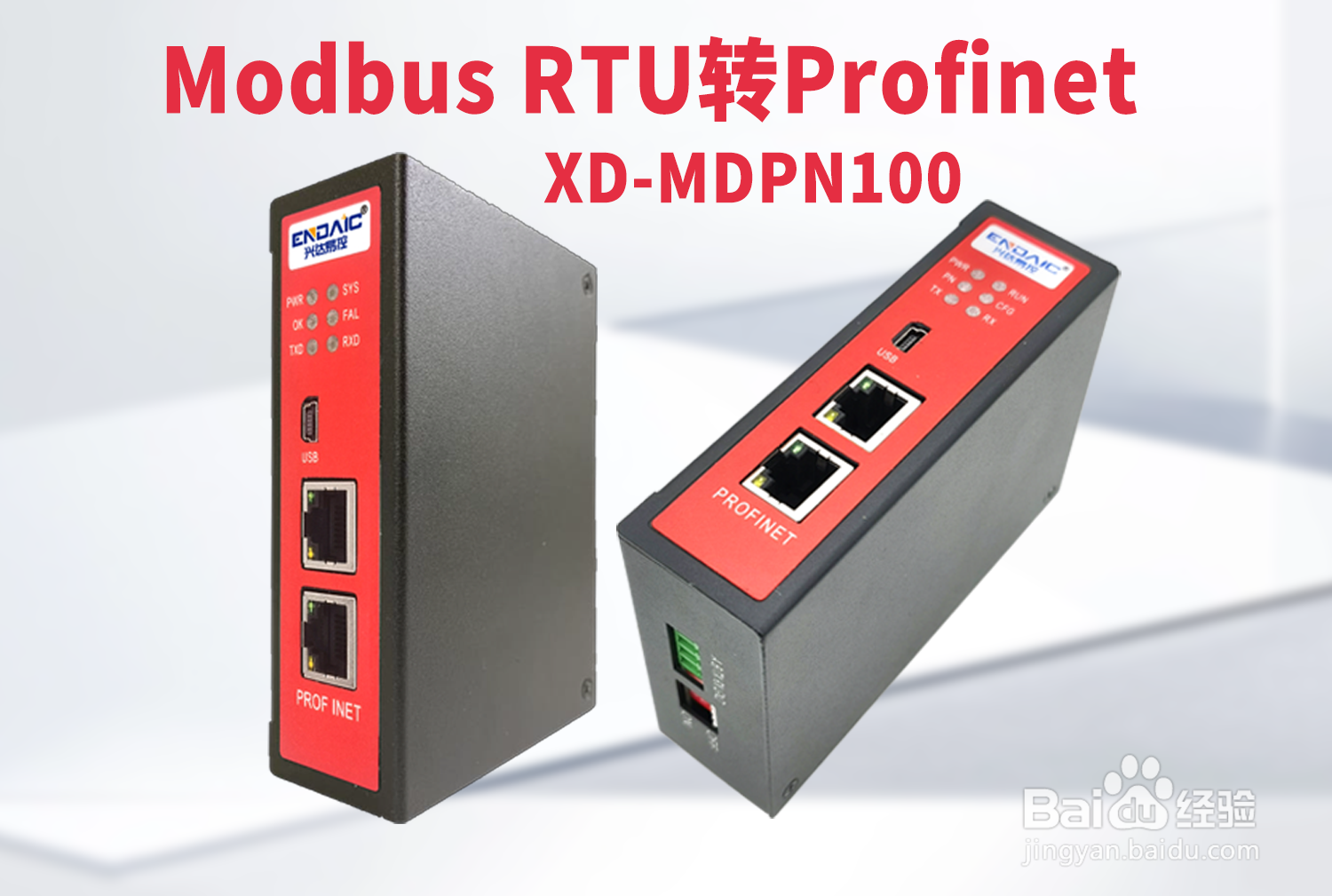

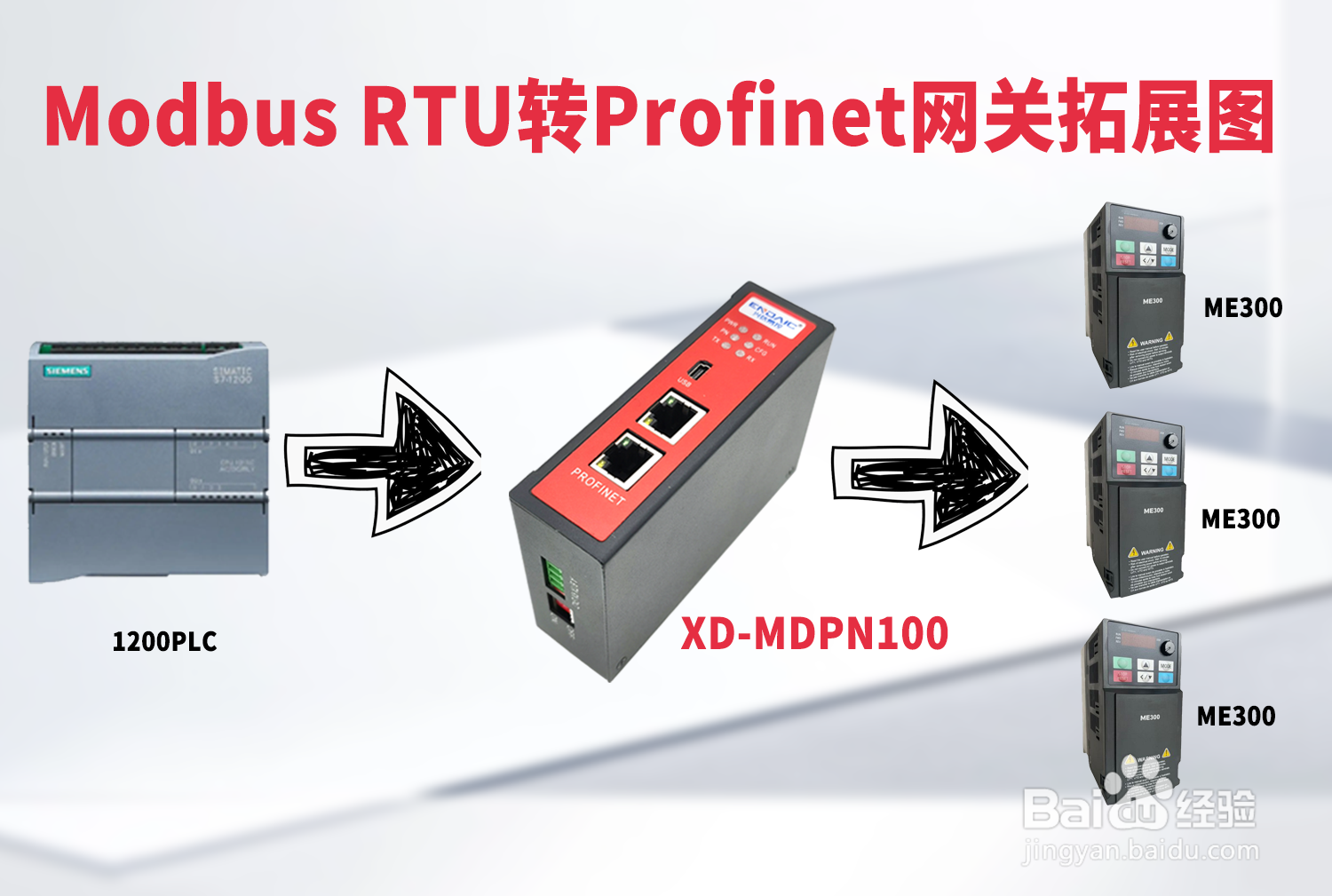

通过兴达网关Modbus转Profinet（XD-MDPN100）网关改善网络场景，变频器有掉线或数据丢失报警，影响系统的正常运行，将5台 ME300变频器modbus转Profinet到1200PLC，通过网关还可以实现Profinet转modbus RTU协议转换

下面介绍博图Modbus转Profinet网关的快速配置

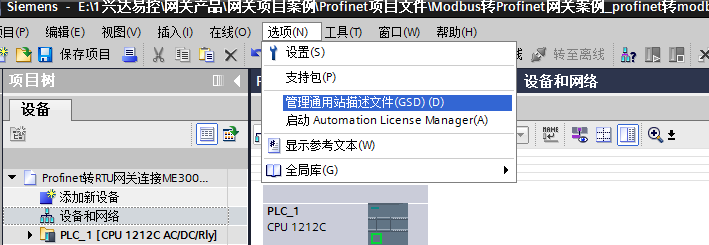

打开软件创建新项目，添加1200台设备免费加载兴达网关提供的GSD文件

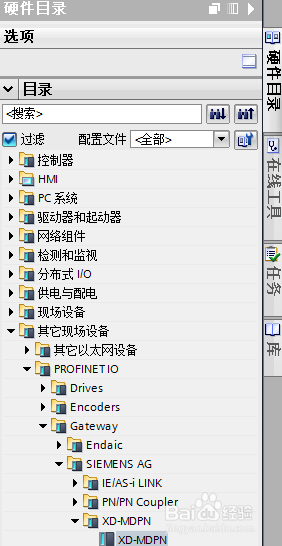

安装 modbus 以完善网关 GSD 文件后，找到您刚安装的驱动程序名称 XD-MDPN

将 1200PLC 连接到 XD-MDPN100 Profinet 从机接口

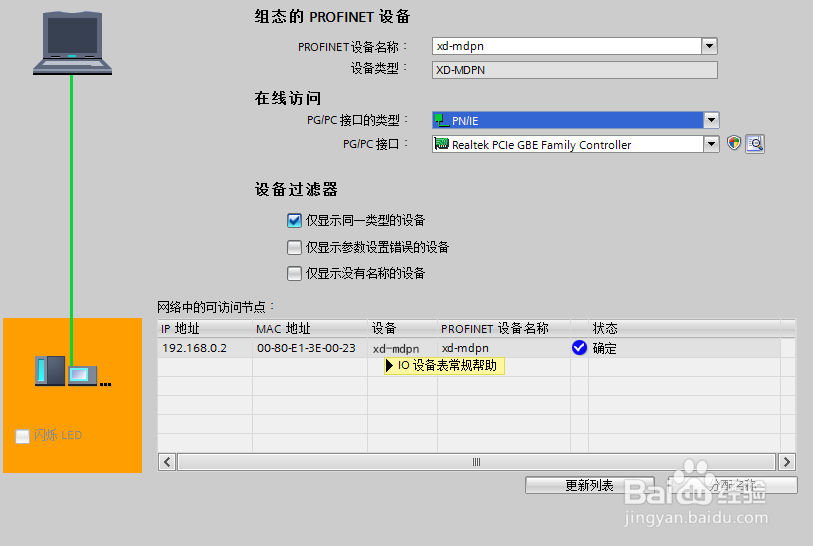

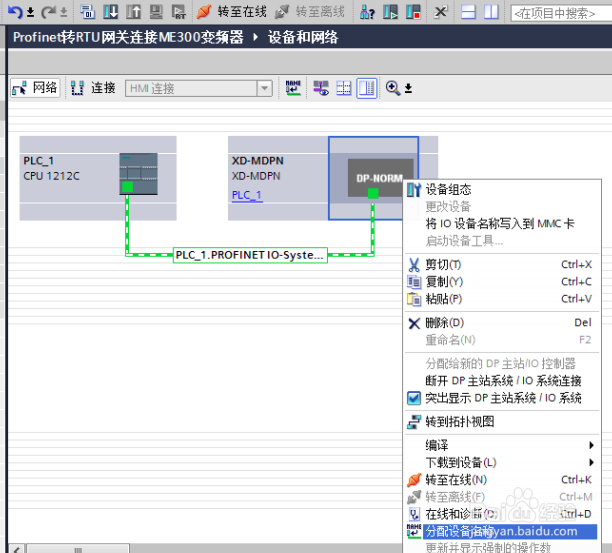

选择网关，右键单击以分配网关名称和 IP 地址

如果名称保留为默认值，则可以按照提示进行确认

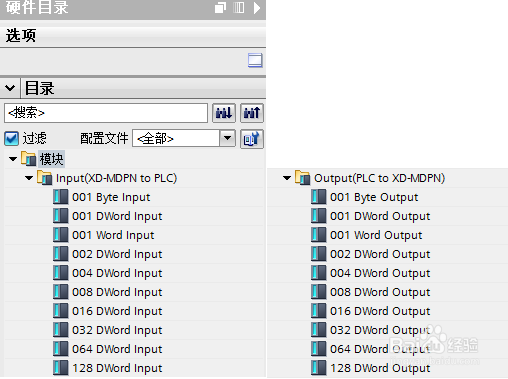

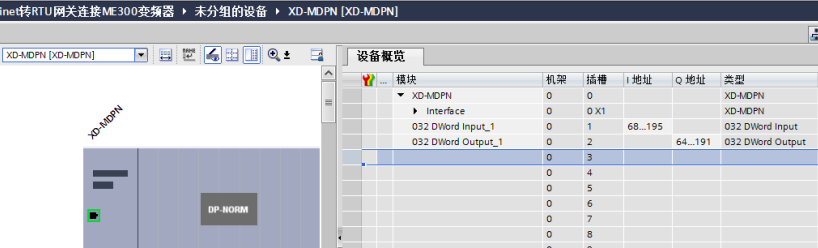

转到Profinet转modbus 的设备视图，并将数据添加到硬件目录中的 XD-MDPN

根据设备的数据长度，需要大于等于数据传输的程度

在这种情况下，选择32个双字输入和输出;配置下载到 PLC

XD-MDPN 通信数据配置

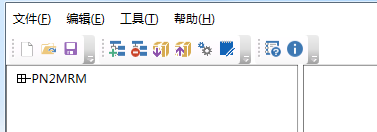

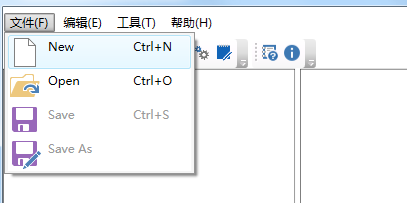

打开配置软件并创建新项目

选择Modbus转Profinet网关对应的驱动程序（可根据连接设备的类型选择主从模式） 在这种情况下，我们选择主站作为示例

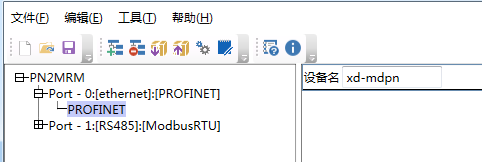

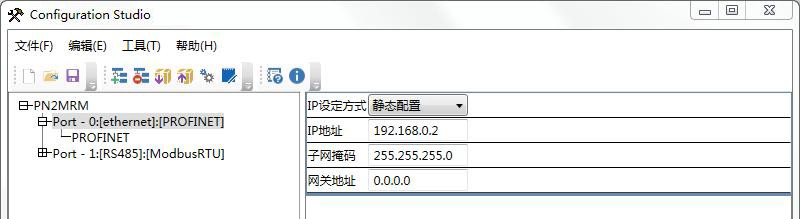

Modbus转profinet 网关 Profinet IP 地址和设备名称一致

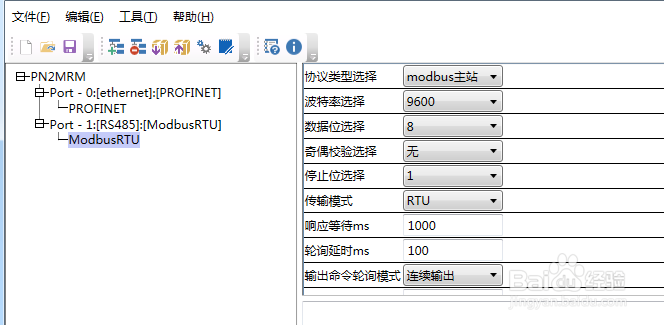

Modbus 端口配置端口 1

协议类型选择：创建新的Modbus 配置软件时选择 Modbus 主从

波特率、数据位、奇偶校验位、停止位：将modbus设置为Profinet网关modbus通信接口信息，与modbus波特率一致

响应时间：等待从站的相应时间

轮询延迟：从站响应另一个命令后10ms

输出命令轮询模式：输出方式为连续、禁止、暗淡、脉冲输出增加从地址站号2;建立RTU主通信命令

开放式模组总线从站;上述设置RTU主站与从机的modbusRTU从机信息一致

打开驱动器手册

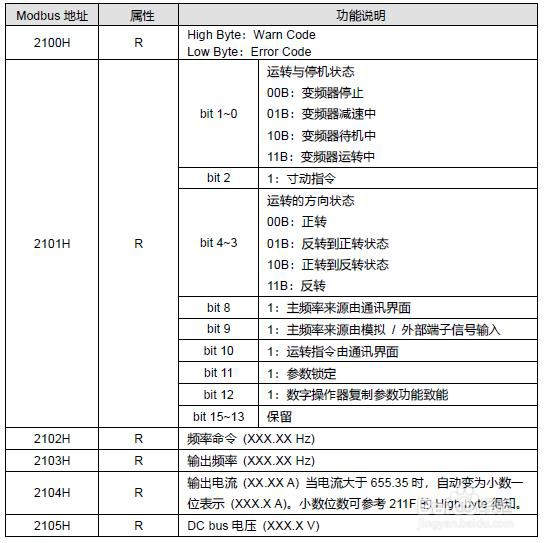

通过读取2101H 地址的值来检查当前变频器的状态。变频器2101H 寻址内部的数据和 PLC

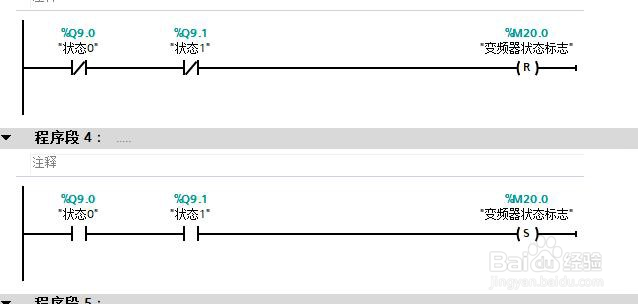

QW10通过判断Bit1-0形成一个图来确认变频器的状态，如果bit1-0为00，则表示变频器停止，如果是11，则表示变频器正在运行。

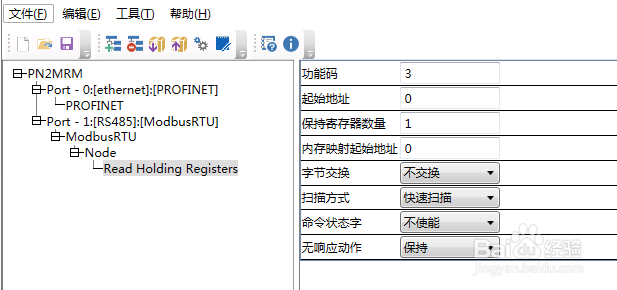

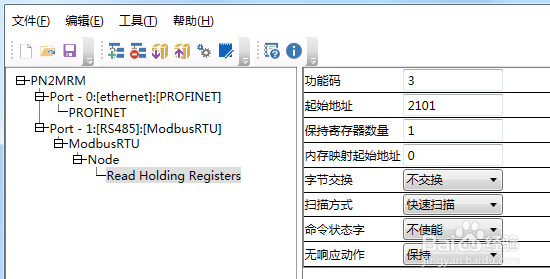

打开组态软件，选择03功能代码，从2101开始

将参数下载到模块总线到Profinet网关配置

PLC写入变频器的值，并通过为Modbus地址2000H分配一个值来控制变频器的运行和停止。

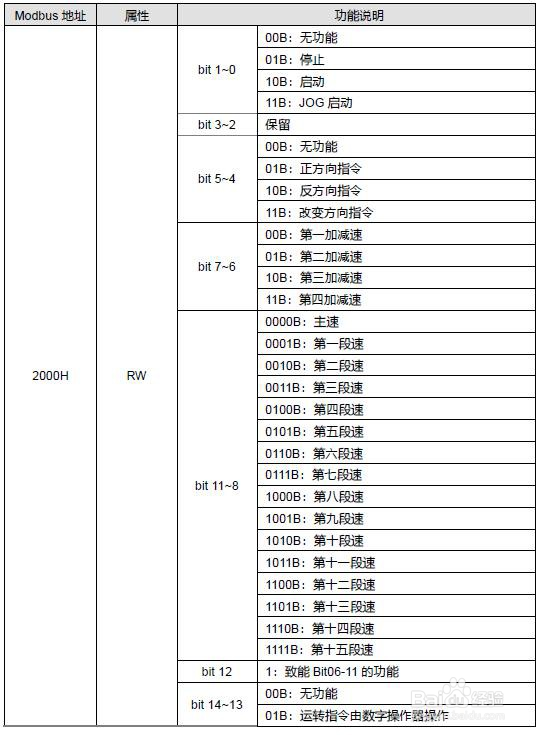

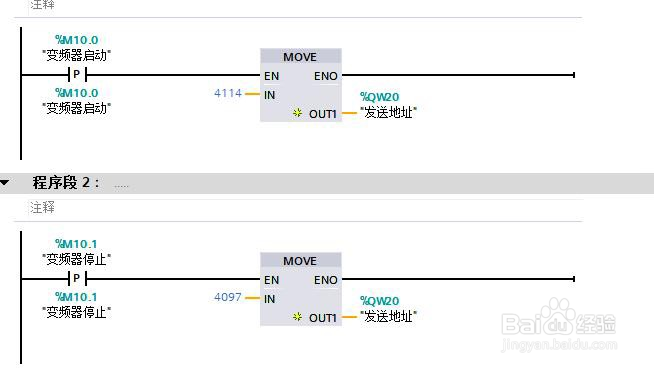

根据台达ME300变频器Modbus地址的描述，QW2000H对应PLC内部寄存器，当QW20被赋值4114（二进制0001 0000 0001 0010）时变频器将运行，思考

变频器停止运行，需要为QW20 分配值 4097（二进制 0001 0000 0000 0001）

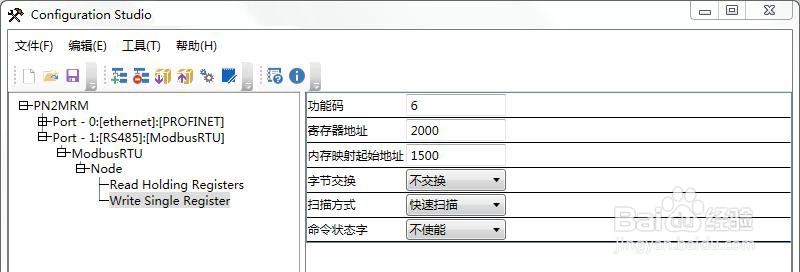

打开网关配置软件

对应的PLC 地址为

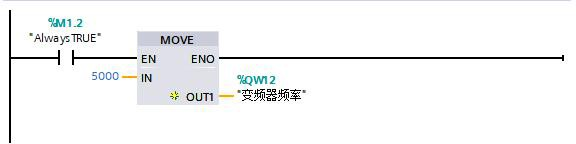

写入多个寄存器;频率地址为2001H，对应的PLC寄存器为QW12

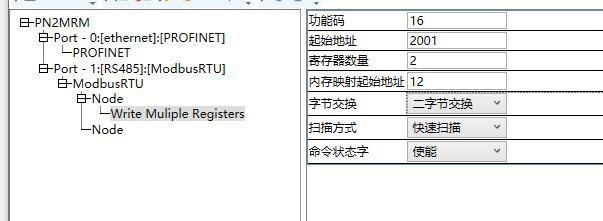

打开组态软件插入多个寄存器，从2001开始，点击下载到网关

通过简单的配置，台达的ME300变频器可以通过Modbus转Profinet网关连接到1200PLC

Profinet网络实现了Profinet转Modbus协议交换。
