cad中如何使用阵列

1、阵列又分：矩形阵列和环形整列。首先讲一下矩形阵列如何制作田字格？ 打开cad软件，运用矩形命令“rec”随意绘制一个矩形。在矩形的20mm处画一条竖的直线，然后运用弹石铀籽阵列命令“ar",会弹出一个对话窗口，勾选矩形阵列，点击选择对象，选择竖的直线，设置行、列，距离、数量，最后点击确定。就可以了。如图所示进行设置：

2、 现在我们来画横的直线，也是如此，绘制一个距离20公分的横的直线。使用快捷键”ar",弹出窗口，进行设置。选择对象，点击横直线，设置设置行、列，距离、数量，最后点击确定。可以看见自己有旁边有一个预览框。如图所示进行设置。这样一个田字格就好了。

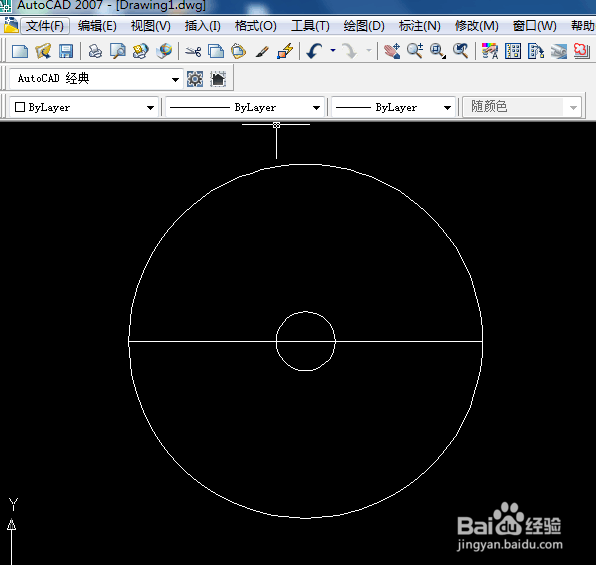

3、如何使用环形阵列？我们用环形阵列来制作一把扇子。 首先画圆，用快捷键“c"绘制一个直径50mm的圆。在使用快捷键”O"对圆进行偏移复制。设置偏移距离为200mm,然后以圆的中心画一条直线，如图所示：
