ZigBee模块ZM32如何实现普通自组网?

ZM32是一款高性能ZigBee透传模块，模块有着强大硬件性能，高达19dBm的发射功沧鲎孳卣率和-99dBm的接收灵敏度保证了模块的穿墙能力和超过3.3公里的视距通信距离。在Mesh组网方面，模块在百秒以内即可完成100台设备的自组网，且支持短地址、长地址、数据帧地址三种通信方式动态切换，使用更加灵活。

工具/原料

ZM32评估板3块，电脑，USB转串口连接线3根，WirelessCfg上位机软件。

连接设备获取ZigBee参数

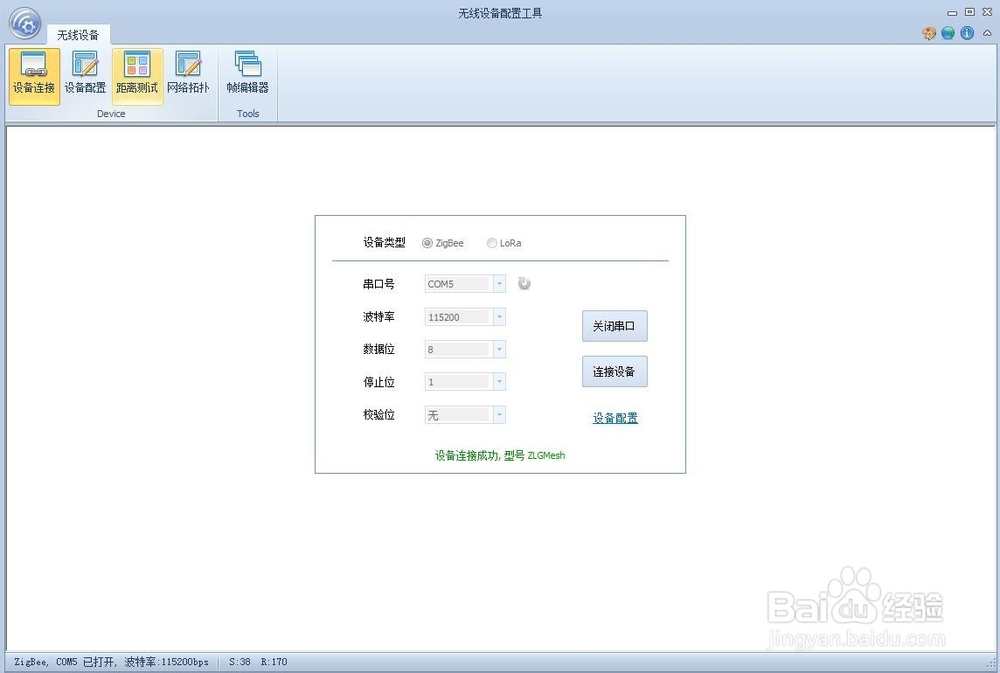

1、将3块ZM32板子通过USB转串口连接线连接在电脑上，打开WirelessCfg上位机软件，根据默认波特率115200、数据位8、校验位1、停止位无，点击【打开串口】【连接设备】，如下图所示。

恢复ZigBee出厂参数

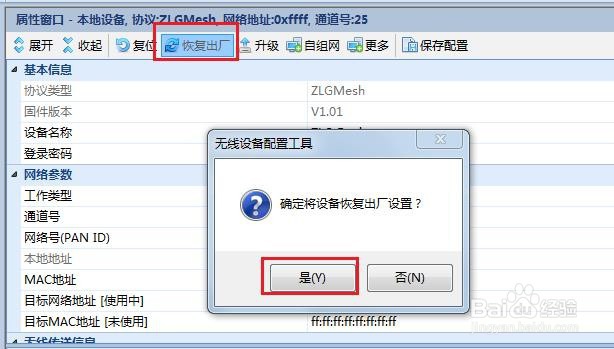

1、依次打开3个WirelessCfg窗口并进入配置状态，在窗口中将3块评估板均恢复出厂设置，如下图所示。

2、点击右上方【自组网】，将3块评估板均选择“普通自组网”，如下图所示。

3、自组网的过程中，配置工具不会实时获取设备最新的信息，需要在左半部分手动双击获取本地设备的配置信息，才可以看到本地地址的变动，如下图所示。

路由设备/终端设备入网

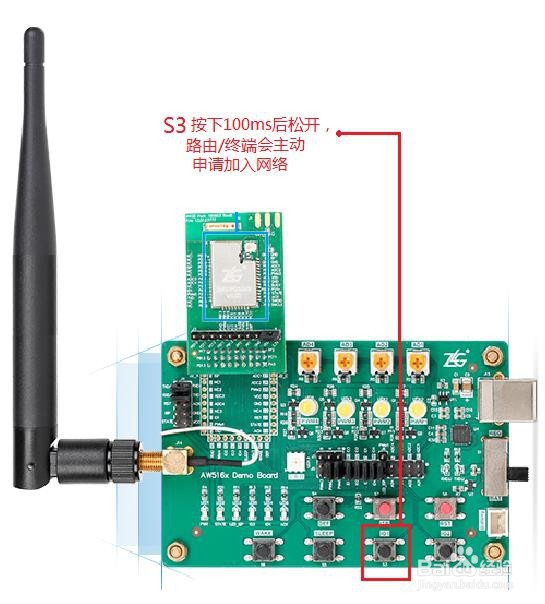

1、在路由/终端设备所在的评估板上找到S3，按下至少100 ms后放开，然后观察评估板裼沙钔炯上STATE LED是否从闪烁4下，到闪烁3下，最后闪烁2下（如果还是闪烁4下，检查协调器是否一直按着按钮S3，此时协调器处于允许入网状态）。带路由/终端设备的评估板相关按键说明如下图所示。

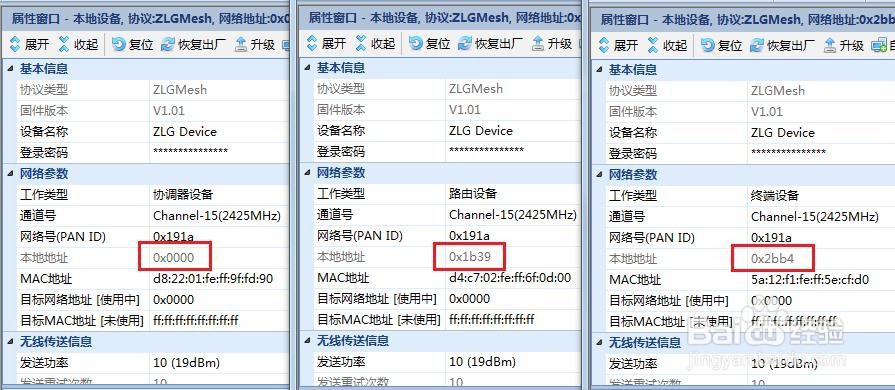

3、路由/终端设备入网，协调器组网成功，双击获取设备信息，如下图所示。
