如何使用ANSYS Workbench进行静力学仿真分析

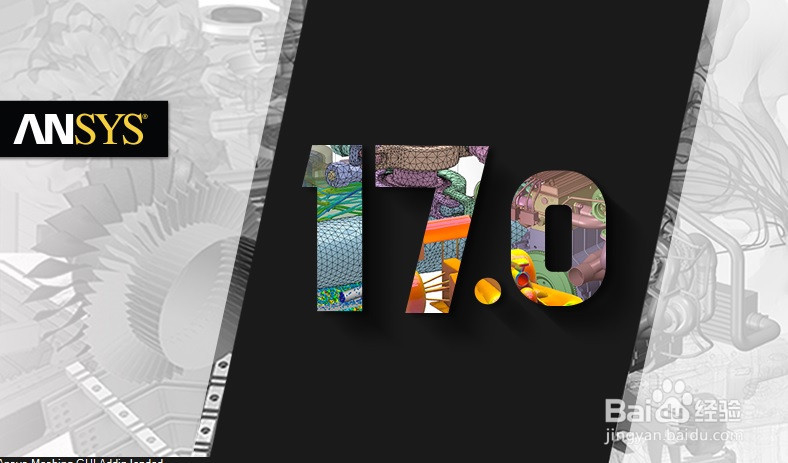

1、打开ANSYS软件，作者采用的是17.0，版本不同并不影响。需要提醒的是，本文使用的是Workbench，而ANSYS中还有一个经典界面，需要区别开来。

3、双击Geometry，打开建模界面，如图，可以任意建立模型，这里我在XY平面上新建了一个草兔脒巛钒图并拉伸出了一个长方体，有限元软件入门第一模型——板砖模型就建立完成了。提醒一下，本软件拉伸按钮点完后不生成实体，需要点击Generate才完成特征的创建。

5、点击左侧Static Structural，在上方Supports中选择Fixed Support，并选中某一面；点击左侧Static Structural，在上菱诎逭幂方Inertial中选择Standard Earth Gravity，并选择方向，如我选择了-Y方向；这样就完成了边界条件的设置。这样的边界条件的意思是，将长方体某一面固定上，分析其在重力作用下的变形。
