CAD怎样填充图案

1、首先打开我们常用的ＣＡＤ软件，我这里是用的ＣＡＤ２０１０，版本不同但是操作步骤基本是一样的。

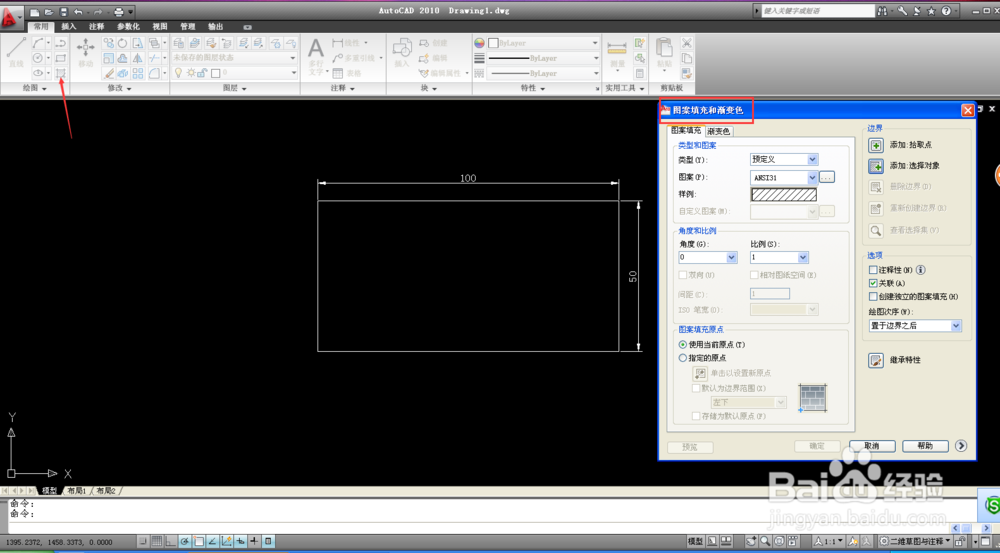

3、通过标注尺寸我们看到这是一个长宽１００ｘ５０的矩形，选择常用工具下填充按钮，如图所示，出来一个图案填充和渐变色的一个菜单窗口，包括图案和渐变色这两种选项的编辑。

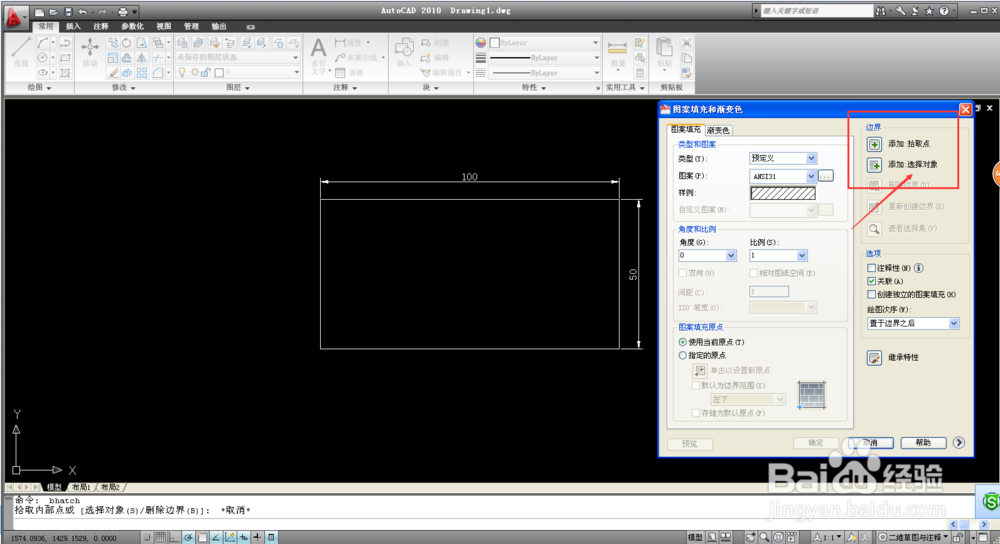

5、下面我们来填充，这里可以看到有两个选择，一个是选择拾取点，一个是选择对象，我们的矩形在这里是一个非常规则整体的图形，因此对于这种非常规则的图案，我们可以直接用选取对象来操作，点击选取对象，之后，选择点击矩形边界选择我们的矩形。

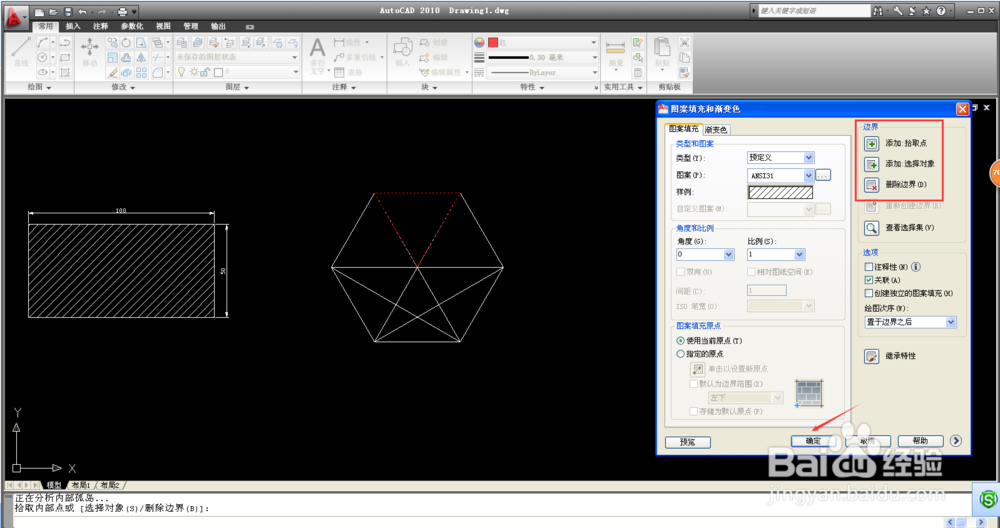

7、这里我们再来看一个例子，通过选择拾取点来填充，在cad中画一个略微复杂的图案，如图所示，这种情况下就不适合用选择对象来填充了，因为这样很容易选择不精确。

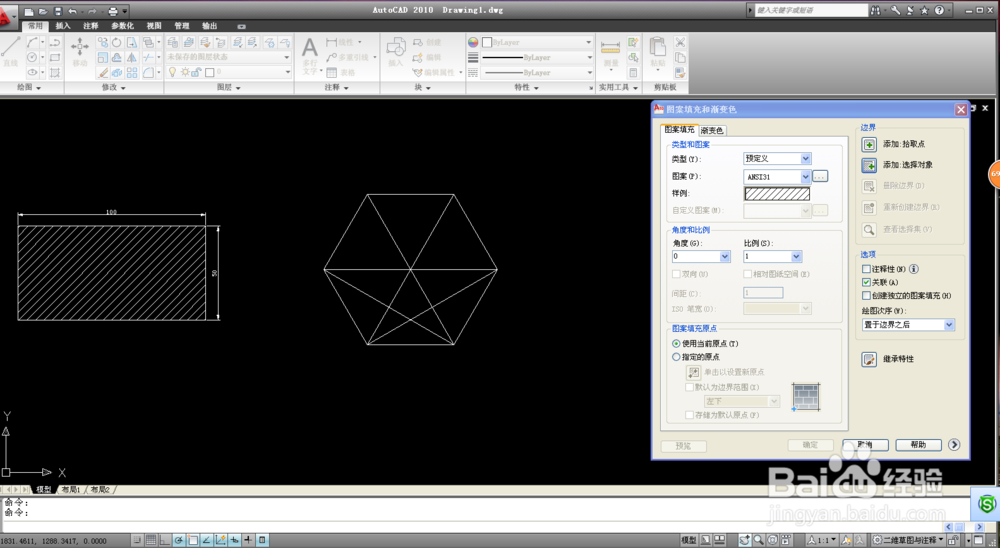

9、这里我们看到红色部分被填充了。大家可以自己试着做一下，多次试验操作后就熟练了，希望可以帮到大家。
