CAD辅助设计之怎么在CAD中画防水材料示意图

1、先画一个300*30的矩形，点击菜单栏中的“绘图”→“矩形”，也可以直接在绘图工具栏中选择“矩形工具”也可以直接按快捷键REC。之后在绘图区域内选一点然后在输入@300,30就可以画出一个矩形，如图所示。

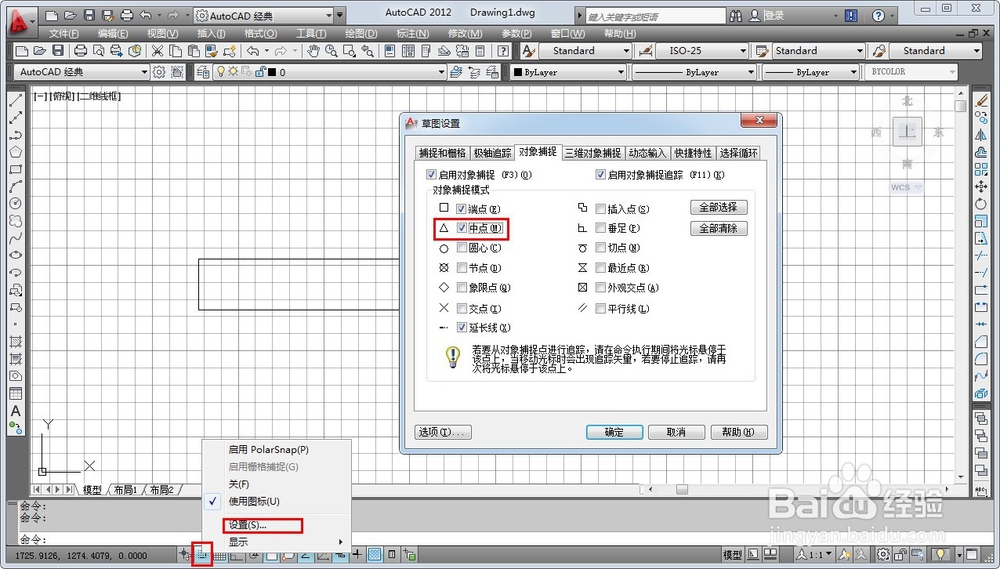

2、然后在矩形的两端垂直处找到中点画一条辅助线，找中点的时候记得打开“捕捉模式”中的“对象捕捉”的“中点”，在画的时候也可以开启正交模式。如图所示

3、点击菜单栏中的“绘图”→“点”→“定数等分”，此时系统提示“选择要定数等分的对象：”选择刚才你画的辅助线，“输入线段数目或[块（B）]：”输入6。如图所示。

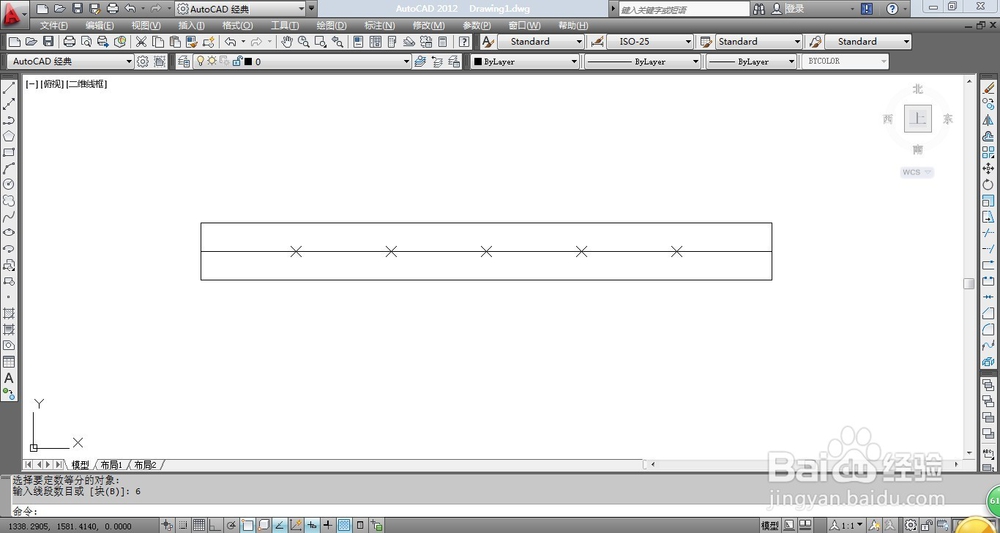

5、选好点样式后，我们点击确定，此时我们可以看到辅助线面出现了五个×，也就是说是五个节点，五个节点把直线分成了6段，如图所示。

7、如果你的CAD版本是2012之前的版本痘痉颔湄那么可以用TRACE这个线宽命令进行绘制，如果你的版本是在2012以后的可以用多段线进行代替，小编以2012版本举例。选择多段线，线宽选择30，然后捕捉第一点节点，捕捉第二节点，直到第五节点。然后选择五个节点，按Delete键，删除节点，如图所示。
